قلاب میلگرد بستر از اجزای تشکیل دهنده میلگرد بستر بوده که از آن برای اتصال میلگردها به بخش ستون سازه استفاده می شود. البته نقش مهم میلگردهای بستر در مهار بخش های غیرسازه ای باعث شده که این قلاب ها از اهمیت بالایی در فرایند مقاوم سازی برخوردار باشند. علاوه بر آن نحوه استفاده از این قلاب ها در اجرای میلگرد بستر تأثیر زیادی بر عملکرد و کارایی آنها در فرایند مقام سازی دارد. تا آنجا که عدم اجرای صحیح و اصولی این قلاب ها می تواند اثر نامطلوبی بر فرایند مهار بخش های غیرسازه ای به روش میلگرد بستر داشته باشد.
با توجه به نقش مهم این قلاب ها در اجرای میلگرد بستر و تأثیر آن بر فرایند مقاوم سازی، در این مقاله قصد داریم ضمن معرفی قلاب میلگرد بستر، به نقش این قلاب ها در سیستم وال پست، ویژگی های آنها، تفاوت این قلاب ها با بست میلگرد بستر و گیره میلگرد بستر، چگونگی اجرای این قلاب ها، نکات مهم در اجرای آنها، قیمت تمام شده این قلاب ها و نکات کلیدی در تهیه و خرید آنها بپردازیم و در آخر به روش وال مش به عنوان یک روش نوین که در آن نیازی به استفاده از قلاب میلگرد بستر نیست اشاره کنیم.
قلاب میلگرد بستر چیست؟
میلگردها از مصالح رایج و پرکاربرد در اجرای سازه هستند که در بخش های مختلف آن به ویژه در امر مقاوم سازی مورد استفاده قرار می گیرند. یکی از روش های استفاده از میلگرد در فرایند مقاوم سازی روش میلگرد بستر بوده که نقش مهمی در استحکام و مقاومت دیوارها در برابر نیروهای وارده دارد. با استفاده از این روش می توان دیوارهای غیرسازه ای را در بخش اصلی سازه مهار کرد و مانع از ریزش آنها در اثر نیروهای وارده شد. در اجرای میلگرد بستر از اجزا و قطعات مختلفی استفاده می شود که از جمله آنها می توان به قلاب میلگرد بستر اشاره کرد.
با کمک این قلاب ها می توان میلگرد بستر را به بخش های مختلف سازه به ویژه بخش ستون متصل کرد و یک اتصال مستحکم و یکپارچه را به وجود آورد. این قلاب ها نقش مهمی در اجرای صحیح و اصولی میلگرد بستر دارند و به افزایش استحکام و انسجام دیوارها کمک زیادی می کنند. قلاب میلگرد بستر در کنار نقش نگهدارنده ای که دارد باید به گونه ای طراحی شود که بتواند ایمنی فرایند اجرایی را در شرایط کاری مختلف تأمین کند. این قلاب ها از طراحی و ساختار ویژه ای برخوردار هستند که در ادامه به معرفی بیشتر آنها خواهیم پرداخت.
نقش قلاب میلگرد بستر در وال پست چیست؟
این قلاب ها نقش مهمی در سیستم وال پست دارند و استفاده از آنها با مزایای بسیاری همراه خواهد بود. اول اینکه کار با این قلاب ها به اتصال صحیح و محکم میلگرد بستر به ستون ها کمک زیادی می کند و ایمنی و پایداری سازه مورد نظر را افزایش می دهد. با افزایش پایداری و ایمنی سازه مقاومت این بخش ها در برابر نیروهای وارده به ویژه نیروهای ناشی از زلزله افزایش می یابد. به طوری که سازه مورد نظر در مواجه با زلزله های خفیف و حتی شدید بسیار مقاوم بوده و آسیب چندانی نخواهد دید.
همین مسئله در مورد مقاومت سازه در برابر وزش بادهای شدید نیز صدق می کند که قلاب میلگرد بستر نقش مهمی در افزایش استحکام این بخش ها در برابر نیروهای ناشی از باد دارند. علاوه بر آن استفاده از این قلاب ها در اجرای میلگرد بستر به نوعی باعث کاهش هزینه های اجرایی و صرفه جویی در هزینه های پروژه نیز می شود؛ چرا که این روش در مقایسه با روش های سنتی کارآمدتر و سریع تر بوده و در اجرای آن به زمان و انرژی زیادی نیاز نخواهد بود. همچنین استفاده از این قلاب ها با افزایش دقت و کیفیت کار در اجرای میلگرد بستر همراه خواهد بود که این امر باعث بهبود عملکرد و کارایی این میلگردها در فرایند مقاوم سازی می شود.
ویژگی قلاب میلگرد بستر چیست؟
این قلاب ها از طراحی و ساختار خاصی برخوردار هستند تا بتوان از آنها به بهترین شکل در فرایند اتصال میلگرد بستر به بخش اصلی سازه استفاده کرد. در رابطه با سایز و ابعاد قلاب میلگرد بستر می توان گفت که این قلاب ها با حداقل قطر ۴ میلیمتر طراحی می شوند و ارتفاع آنها نیز می بایست بیش از ۷۵ برابر قطر آنها باشد. به عنوان مثال چنان چه یک قلاب با قطر ۵ میلیمتر طراحی شده باشد لازم است از حداقل ارتفاعی معادل ۳۷.۵ سانتیمتر برخوردار باشد.
مورد بعدی در مورد ساختار و بدنه این قلاب ها بوده که اغلب در ساخت آنها از مواد اولیه با کیفیت بالا استفاده می شود. همچنین این قلاب ها معمولاً با پوشش گالوانیزه (ضد زنگ) عرضه می شوند تا از مقاومت کافی در برابر شرایط محیطی برخوردار باشند. این لایه همانند محافظ عمل کرده و سطح قلاب را در برابر رطوبت و خوردگی محافظت می کند که این کار مانع از آسیب به قلاب و کاهش استحکام و دوام آن می شود.
تفاوت قلاب میلگرد بستر با بست میلگرد بستر چیست؟
همان طور که اشاره کردیم قلاب ها بر روی میلگرد بستر قرار گرفته و از آنها برای اتصال دیوار به بخش اصلی سازه مانند ستون ها استفاده می شود که البته این اتصال می بایست از طریق گیره هایی با عنوان گیره میلگرد بستر صورت گیرد. ضخامت این قلاب ها ۴ میلیمتر بوده و با ابعاد ۶۰ الی ۷۰ سانتیمتری در اجرای میلگرد بستر مورد استفاده قرار می گیرند. همچنین در ساخت این قلاب ها از فولاد گالوانیزه استفاده می شود و جهت نصب و اجرای آنها در سیستم میلگرد بستر نیازی به اتصال دائم یا جوش نیست.
در طرف مقابل بست میلگرد بستر به عنوان یکی از اجزای متداول در اجرای این سیستم از طراحی ویژه ای برخوردار بوده که اتصال آن به سازه به شکل افقی انجام می شود. این بست ها در فاصله مشخصی (حدوداً ۴ سانتیمتر) نصب می شوند و میلگردهای بستر پس از اجرا در دیوار و اتمام فرایند دیوارچینی، خم شده و در داخل این بست ها قرار می گیرند. معمولاً سطح بست ها نیز همانند سطح میلگرد بستر به طور کامل و به ضخامت یک سانتیمتر با ملات پوشانده می شود.
تفاوت قلاب میلگرد بستر با گیره میلگرد بستر چیست؟
قلاب میلگرد بستر از جنس فولاد گالوانیزه بود و با ضخامت ۴ میلیمتری طراحی می شود. این قلاب ها به طور معمول از طول ۶۰ الی ۷۰ سانتیمتری برخوردار هستند. در طرف مقابل برای ساخت گیره میلگرد بستر از ورق های فولادی استفاده می شود و این گیره ها از ضخامت ۲ میلیمتری برخوردار هستند. تفاوت دیگر این اجزا به محل اجرا و نصب آنها برمی گردد؛ بدین صورت که قلاب ها بر روی میلگرد بستر و در داخل دیوار قرار می گیرند ولی گیره ها بر روی ستون یا سایر اجزای بخش اصلی سازه نصب می شوند.
از دیگر تفاوت های این اجزا می توان به نحوه نصب و اجرای آنها اشاره کرد. برای نصب و اجرای قلاب در ساختار میلگرد بستر نیازی به اتصال دائم یا جوش نیست و این قلاب ها با دفن شدن در زیر ملات از استحکام لازم برخوردار می شوند. در حالی که نحوه نصب و اجرای گیره بر روی ستون و دیگر اجزای سازه متفاوت بود و چنان چه جنس ستون فلزی باشد لازم است از جوشکاری برای نصب گیره بر روی آن استفاده شود و اگر جنس ستون بتنی باشد این کار می بایست از طریق رول پلاک انجام شود.
قلاب میلگرد بستر در وال پست چگونه اجرا می‌شود؟
اجرای صحیح و اصولی قلاب میلگرد بستر نیازمند پیمودن یک سری مراحل بوده که در این بخش به بررسی آنها خواهیم پرداخت. پس از برش و آماده سازی میلگردها بر اساس اندازه های خواسته شده و اتصال آنها به یکدیگر مطابق با مدل میلگرد بستر، نوبت به استفاده از قلاب می رسد. البته قبل از اجرای قلاب لازم است گیره میلگرد بستر بر روی ستون یا بخش مورد نظر نصب گردد که این اتصال بسته به جنس ستون می توان به صورت اتصال دائم (جوش) و یا از طریق رول پلاک انجام شود. پس از نصب گیره میلگرد بستر، قسمتی از قلاب داخل شکاف گیره قرار گرفته و بر روی آن آویزان می شود.

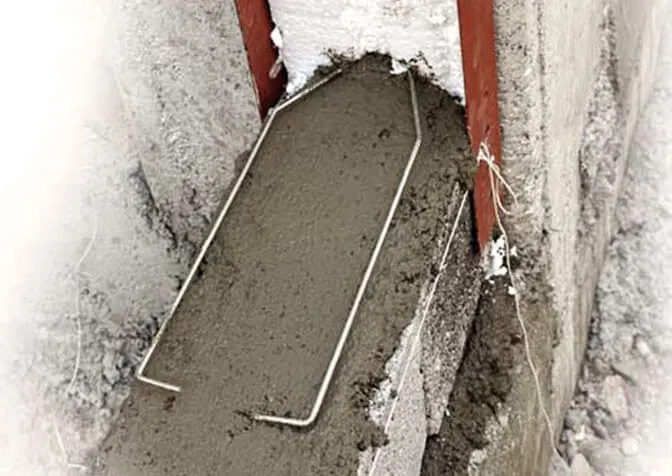

سپس با استفاده از یونولیت یا پشم سنگ فاصله خالی بین ستون و دیوار ساخته شده پوشش داده می شود. در نهایت بخش آویزان قلاب بر روی رج دیوار قرار گرفته و میلگردهای آماده شده بر روی قلاب و رج دیوار قرار می گیرند. سپس سطح رج، میلگردها و قلاب به طور کامل با ملات پوشش داده می شود. در آخر جهت جلوگیری از زنگ زدگی و خوردگی قلاب می توان از روغن یا گریس جهت پوشش سطح آن استفاده کرد. برای آشنایی بیشتر با نحوه اجرای قلاب در وال پست مطالعه مقاله ” وال پست چگونه اجرا می شود؟ ” را پیشنهاد می کنیم.
مهم ترین نکات اجرایی قلاب میلگرد بستر در وال پست که باید بدانید:
رعایت یک سری نکات و دستورالعمل ها در اجرای میلگرد بستر با استفاده از قلاب به افزایش کیفیت اجرایی و بهبود عملکرد آن کمک زیادی می کند که در این بخش به معرفی این نکات خواهیم پرداخت. در ابتدا لازم به ذکر است که در نقاط با امکان تنش بالا می بایست از اتصالات کنترل کننده استفاده شود. همچنین در ساخت میلگردهای مورد استفاده در این روش لازم است از فولادی با حداقل تنش نهایی ۵۵۰ مگاپاسکال و حداقل تنش تسلیمی ۴۵۰ مگاپاسکال استفاده گردد. علاوه بر آن بهتر است از میلگرد و قلاب میلگرد بستر با روکش گالوانیزه در اجرای میلگرد بستر استفاده شود و نوع آجدار این میلگردها نیز به دلیل انسجام بیشتری که دارند یک گزینه مناسب برای این کار به شمار می روند.
میلگرد بستر مورد استفاده در این روش باید از حداقل ضخامت ۴ میلیمتر برخوردار باشد و ضخامت ملات مورد استفاده بر روی آن نیز می بایست حداقل دو برابر ضخامت میلگرد و حداکثر ۱۶ میلیمتر باشد. به عنوان مثال در صورت استفاده از میلگرد بستر با قطر ۴ میلیمتر لازم است از ملاتی با ضخامت ۸ الی ۱۶ میلیمتر جهت پوشش آن استفاده شود. از طرف دیگر هر ردیف میلگرد بستر لازم است حداکثر ۴۰ سانتیمتر از ردیف بعدی خود فاصله داشته باشد. در صورت استفاده از جوش جهت اتصال گیره و قلاب به ستون لازم است عملیات جوشکاری از هر طرف به اندازه یک سانتیمتر انجام شود.
قیمت قلاب میلگرد بستر وال پست چقدر است؟
قیمت قلاب میلگرد بستر به عوامل و فاکتورهای مختلفی بستگی دارد که در این بخش به معرفی آنها خواهیم پرداخت. اولین فاکتور مؤثر بر قیمت این قلاب ها سایز و ابعاد آنها بوده که معمولاً بر اساس نیاز کاری انتخاب می شوند. هر چه قطر قلاب و ارتفاع آن بیشتر باشد به دلیل وزن بالایی که دارند از قیمت بالایی نیز برخوردار هستند. فاکتور مؤثر دیگر بر قیمت این قلاب ها پوشش سطحی آنها بوده که تأثیر زیادی بر کارایی و دوام آنها دارد. قلاب هایی که در طراحی آنها از پوشش گالوانیزه با آلیاژهای نیکل، کروم و غیره استفاده شده است به دلیل مقاومت و دوام بالایی که در برابر شرایط محیطی دارند از قیمت بالاتری نیز برخوردار هستند.
عامل مؤثر دیگر بر قیمت قلاب میلگرد بستر حجم پروژه کاری بوده که باعث بالا رفتن هزینه ها و قیمت آن می شود. هر چه حجم پروژه کاری در زمینه مقاوم سازی بیشتر باشد به تعداد میلگردهای بیشتری جهت اجرای سیستم میلگرد بستر نیاز بوده که این مسئله باعث می شود به تعداد قلاب های بیشتری جهت نصب و اجرای این میلگردها نیاز باشد. در نهایت با بالا رفتن تعداد قلاب ها هزینه نهایی پروژه نیز افزایش می یابد.
از دیگر عوامل مؤثر بر قیمت قلاب میلگرد بستر می توان به شرکت تولیدکننده این قلاب ها اشاره کرد که تأثیر زیادی بر کیفیت و کارایی آنها دارد. قلاب هایی که توسط شرکت های معتبر عرضه می شوند به دلیل کیفیت ساخت و دوام بالایی که دارند از قیمت بالایی نیز برخوردار هستند. در واقع می توان گفت که قلاب های عرضه شده در این شرکت ها از نوع درجه یک بوده که قیمت آنها در مقایسه با قلاب های درجه دو و سه بیشتر است.
نکات کلیدی خرید قلاب میلگرد بستر استاندارد وال پست که باید بدانید:
قبل از خرید این قلاب ها لازم است به یک سری نکات و فاکتورها توجه شود تا یک محصول با کیفیت و با کارایی بالا خریداری گردد. هر چه کیفیت و کارایی قلاب مورد استفاده در اجرای میلگرد بستر بالاتر باشد، تأثیر این سیستم بر فرایند مقاوم سازی سازه بیشتر خواهد بود. اولین نکته در خرید این قلاب ها توجه به نوع میلگرد و سایز آن بوده که تأثیر زیادی بر کیفیت کار اجرایی دارد. به عنوان مثال برای کار با میلگردهای با قطر ۶ الی ۱۰ میلیمتر بهتر است از قلاب هایی با قطر ۶ میلیمتر استفاده شود.
نکته دوم در خرید قلاب میلگرد بستر توجه به نوع متریال بکار رفته در طراحی قلاب ها و کیفیت ساخت آنها بوده که تأثیر زیادی بر عملکرد و کارایی آنها در فرایند مقاوم سازی به روش میلگرد بستر دارد. همچنین قلاب هایی که در ساخت آنها از مواد مرغوب و با کیفیت بالا استفاده می شود از طول عمر بالاتری برخوردار هستند که همین مسئله باعث افزایش کارایی و دوام سیستم میلگرد بستر در فرایند اجرایی می شود.
نکته بعدی در خرید این قلاب ها توجه به پوشش سطحی آنها بوده که لازم است از مقاومت کافی در برابر شرایط محیطی برخوردار باشد. به همین دلیل در اجرای میلگرد بستر توصیه می شود از قلاب های با پوشش گالوانیزه استفاده شود که ضد زنگ بوده و از مقاومت بالایی در برابر رطوبت و خوردگی برخوردار هستند. در آخر این قلاب ها می بایست از تولیدکنندگان معتبر در این زمینه خریداری شوند تا از کیفیت ساخت و کارایی لازم برخوردار باشند. رعایت یک سری استانداردها در طراحی قلاب میلگرد بستر بر عملکرد و کارایی این اجزا تأثیرگذار خواهد بود.
اجرای وال مش بدون نیاز به قلاب میلگرد بستر
وال مش نسل نوین وال پست در مقاوم سازی دیوارهای غیرسازه ای بوده که از آن برای مهار دیوارها در اسکلت اصلی سازه و افزایش استحکام و یکپارچگی آنها استفاده می شود. اجرای وال مش آسان بوده و در فرایند اجرایی آن نیازی به استفاده از نیروی کار ماهر و با تخصص بالا نیست. همچنین حذف یک سری مراحل در فرایند مقاوم سازی در این روش باعث شده که اجرای آن با صرف زمان و هزینه های بالا همراه نباشد. به عنوان مثال در روش وال مش برخلاف دیگر انواع وال پست نیازی به نصب میلگرد بستر نبوده و فرایند مقاوم سازی دیوارها با استفاده از مش فایبرگلاس، نبشی و ناودانی صورت می گیرد. بر همین اساس به دلیل عدم استفاده از میلگردهای بستر در این روش دیگر نیازی به تهیه و خرید قلاب میلگرد بستر نیست.
کلام پایانی
در اجرای میلگرد بستر از اجزا و قطعات مختلفی استفاده می شود که از جمله آنها می توان به قلاب میلگرد بستر اشاره کرد. این قلاب ها می بایست بر اساس استانداردها طراحی شوند تا از کیفیت و کارایی لازم در فرایند اجرای میلگرد بستر برخوردار باشند. همچنین اجرای صحیح و اصولی این قلاب ها می تواند به افزایش عملکرد و کارایی این میلگردها در اجرای وال پست کمک زیادی کند. سازه هایی که در فرایند مقاوم سازی آنها از قلاب های با کیفیت ساخت بالا استفاده شده است از استحکام و ایمنی بالاتری برخوردار هستند و دوام بیشتری دارند. همچنین در اجرای این قلاب ها لازم است به یک سری نکات توجه شود تا فرایند کاری مطابق با ضوابط و دستورالعمل های اجرایی انجام شود. در آخر لازم به ذکر است که از این قلاب ها فقط در اجرای وال پست که در آن نیاز به نصب میلگرد بستر بوده استفاده می شود و در اجرای وال مش نیازی به استفاده از آنها نیست.
