بست رادیکالی (بست رادیکالی هبلکس) چیست؟

مقدمه

بست رادیکالی هبلکس یکی از اجزای مهم در سازه‌های مدرن است که برای اتصال و تثبیت بلوک‌های هبلکس (بتن هوادار اتوکلاو شده) استفاده می‌شود. هبلکس به دلیل وزن کم، مقاومت بالا، عایق حرارتی و صوتی مناسب، در ساخت و سازهای مدرن به‌طور گسترده‌ای به کار می‌رود. با توجه به ویژگی‌های منحصر به فرد این مصالح، استفاده از اتصالات و بست‌های مناسب برای تضمین استحکام و کارایی سازه ضروری است.

بست رادیکالی هبلکس به دلیل طراحی خاص خود، از جمله بهترین گزینه‌ها برای اتصال ایمن بلوک‌های هبلکس به سازه‌های مختلف محسوب می‌شود. استفاده از بست‌های رادیکالی نه‌تنها موجب تسریع فرآیند نصب و مونتاژ سازه‌ها می‌شود، بلکه به افزایش عمر مفید ساختمان نیز کمک می‌کند. این بست‌ها با توجه به مواد مقاومی که در ساخت آن‌ها استفاده می‌شود، از خوردگی و فرسایش جلوگیری کرده و امنیت سازه را تضمین می‌کنند. در ادامه به معرفی مفصل بست رادیکالی خواهیم پرداخت.

با بلوک هبلکس آشنا شوید!

بلوک هبلکس نوعی بتن هوادار اتوکلاو شده (AAC) است که به دلیل ویژگی‌های منحصربه‌فرد خود در صنعت ساختمان‌سازی به‌طور گسترده مورد استفاده قرار می‌گیرد. این بلوک‌ها از مواد خامی مانند سیمان، آهک، سیلیس، پودر آلومینیوم و آب ساخته می‌شوند و در طی فرآیند تولید تحت فشار و دمای بالا قرار می‌گیرند تا ساختار داخلی سبک و مقاومی به وجود آید.

کاربرد‌های بست هبلکس در پیوست ششم استاندارد 2800 که باید آن را بدانید!

بست‌های هبلکس نقش حیاتی در تضمین یکپارچگی و ایمنی سازه‌ها به‌ویژه در مناطق لرزه‌خیز دارند. بر اساس پیوست ششم استاندارد 2800 که به موضوعات مهندسی زلزله و ایمنی سازه‌ها می‌پردازد، استفاده از بست‌های مناسب برای مهار و تثبیت بلوک‌های هبلکس در ساختمان‌ها از الزامات اصلی است. این بست‌ها باعث افزایش مقاومت سازه در برابر نیروهای لرزه‌ای می‌شوند و به حفظ یکپارچگی سازه در هنگام وقوع زلزله کمک می‌کنند.

از مهم‌ترین ویژگی‌های بست‌های هبلکس می‌توان به مهار لرزه‌ای و افزایش پایداری سازه از طریق ایجاد یکپارچگی اشاره کرد. این بست‌ها به گونه‌ای طراحی شده‌اند که نیروهای برشی و کششی حاصل از زلزله را به‌خوبی منتقل کرده و از تخریب سازه جلوگیری کنند. با استفاده از بست‌های رادیکالی هبلکس، بلوک‌های هبلکس به‌صورت محکم و یکپارچه به سایر اجزای سازه متصل شده و استحکام سازه در برابر لرزش‌ها و تغییرات مکانیکی افزایش می‌یابد.

جنس بست‌های هبلکس معمولاً از فولاد گالوانیزه یا مواد مقاوم دیگر است که دارای خواص ضدزنگ، مقاومت در برابر خوردگی و استحکام بالا هستند. این ویژگی‌ها به افزایش دوام و ماندگاری سازه‌ها کمک می‌کند. فولاد گالوانیزه به دلیل پوشش محافظ خود، مانع از زنگ‌زدگی در محیط‌های مرطوب می‌شود و عمر مفید بست‌ها را به‌طور چشمگیری افزایش می‌دهد.

انواع بست های هبلکس چیست؟

بست هبلکس دارای انواع زیر است:

بست ثابت (بست خطی یا بست تخت)

بست ثابت که با نام‌های بست خطی یا بست تخت نیز شناخته می‌شود، یکی از رایج‌ترین انواع بست‌ها در نصب بلوک‌های هبلکس است. از بست‌های ثابت برای اتصال مستقیم و پایدار بین دو بلوک هبلکس یا اتصال آن‌ها به ستون‌ها و تیرهای فلزی استفاده می‌شود. به دلیل شکل صاف و ساده خود، برای دیوارهای صاف و مستقیم کاربرد دارند.

بست رادیکالی هبلکس

بست رادیکالی هبلکس طراحی خاصی دارد که برای تقویت و افزایش پایداری سازه‌ها در برابر نیروهای جانبی مانند زلزله استفاده می‌شود. این بست‌ها دارای شکل پیچیده‌تر و انحناهایی هستند که به بهتر شدن اتصال بین بلوک‌های هبلکس و سایر اجزای سازه کمک می‌کنند. معمولاً از جنس فولاد گالوانیزه ساخته می‌شوند و به‌طور خاص برای مقاومت در برابر لرزه و تنش‌های مکانیکی طراحی شده‌اند و در دیوارهای باربر و غیرباربر به کار می‌روند.

بست ال شکل

بست ال شکل که به دلیل شکل ظاهری خود به این نام شناخته می‌شود، یک بست فلزی با زاویه 90 درجه است. این بست‌ها معمولاً برای اتصال کنج دیوارها یا اتصال بلوک‌های هبلکس به ستون‌های فلزی به کار می‌روند. با توجه به شکل “L” مانند آن، از این بست‌ها برای تثبیت گوشه‌ها و تقویت اتصالات زاویه‌دار در سازه استفاده می‌شود.

بست کرکره‌ای

بست کرکره‌ای با طراحی خاص خود به‌عنوان یکی از بست‌های مقاوم برای اتصال بلوک‌های هبلکس در محل‌های حساس سازه به کار می‌رود. این بست‌ها دارای سطحی شکاف‌دار یا موج‌دار هستند که به اتصال قوی‌تر و پایداری بیشتر در محل اتصالات کمک می‌کند. بست‌های کرکره‌ای معمولاً برای اتصال افقی و عمودی بلوک‌ها و افزایش استحکام ساختاری در دیوارهای هبلکس استفاده می‌شوند و در محل‌های نیازمند به مهار بیشتر به کار می‌روند.

6 مزیت مهم بست های رادیکالی هبلکس!

از مزایای مهم بست رادیکالی هبلکس می توان موارد زیر را برشمرد:

• ارتقای انسجام و یکپارچگی در دیوار
• اتصال دو دیوار و ممانعت از ورود آسیب به دلیل بارهای وارده
• بهبود ایمنی در برابر زمین لرزه
• اجرای آسان و سریع
• صرفه جویی در هزینه ها
• دوام و ماندگاری بالا

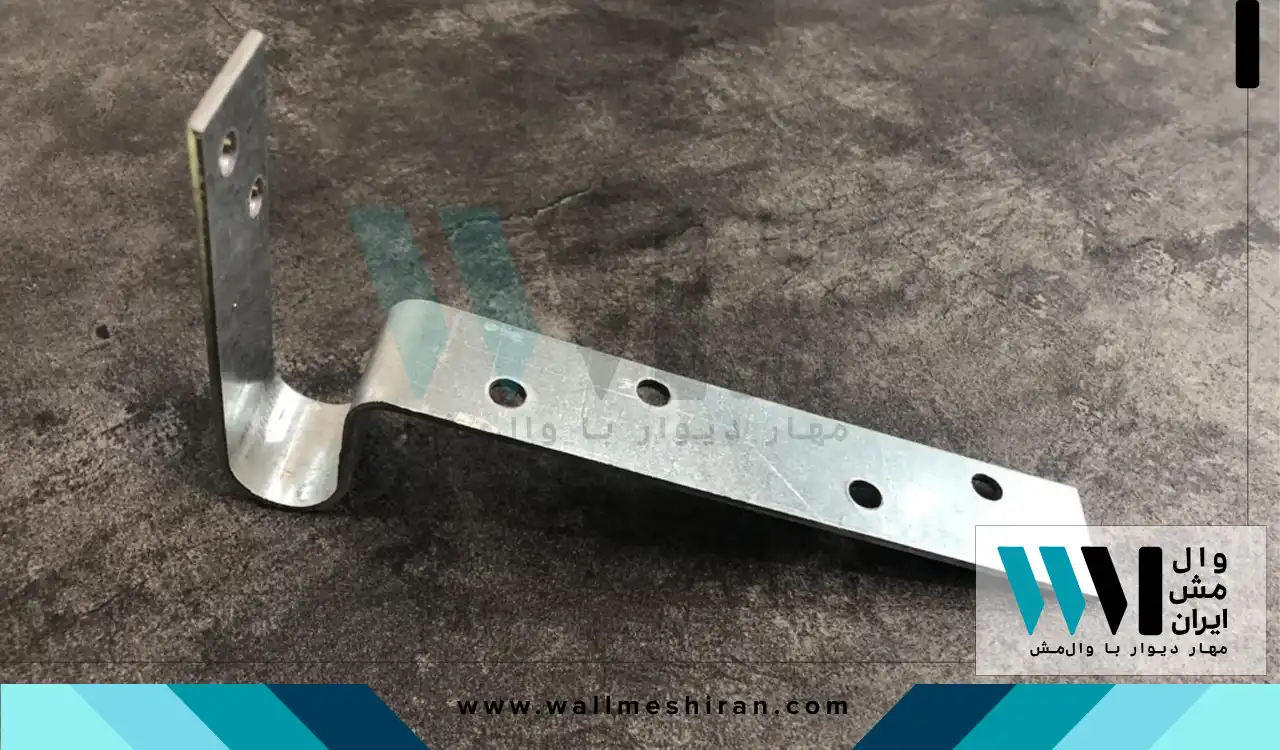

بست هبلکس رادیکالی چیست؟

بست رادیکالی هبلکس برای اتصال محکم و پایدار بلوک‌های هبلکس (بتن هوادار اتوکلاو شده) به سازه‌های مختلف استفاده می‌شود.

ویژگی‌های بست رادیکالی هبلکس:

• شکل ظاهری: بست رادیکالی دارای ساختار خاصی است که به شکل انحنادار یا زاویه‌دار طراحی شده تا بتواند بلوک‌های هبلکس را به‌طور دقیق و محکم به سایر اجزای سازه متصل کند. این طراحی به گونه‌ای است که در برابر لرزه‌ها و تنش‌های مکانیکی مقاومت بالایی از خود نشان می‌دهد.
• جنس بست: معمولاً از فولاد گالوانیزه یا مواد مقاوم دیگر ساخته می‌شود که دارای خواص ضد خوردگی و استحکام بالا هستند. فولاد گالوانیزه به دلیل مقاومت در برابر رطوبت و زنگ‌زدگی، از جمله گزینه‌های مناسب برای محیط‌های مرطوب و شرایط دشوار محیطی محسوب می‌شود.
• ضخامت و ابعاد: ضخامت بست رادیکالی معمولاً بین 2 تا 4 میلی‌متر است، که به بست اجازه می‌دهد استحکام مناسبی برای پایداری سازه فراهم کند.
• کاربردها: بست رادیکالی به ‌ویژه در دیوارهای باربر و غیرباربر که نیاز به اتصالات مقاوم و مطمئن دارند، مورد استفاده قرار می‌گیرد. همچنین در سازه‌هایی که در معرض لرزش‌ها و تغییرات مکانیکی قرار دارند، مانند مناطق زلزله‌خیز، از این بست‌ها برای مهار لرزه‌ای و تقویت سازه استفاده می‌شود.

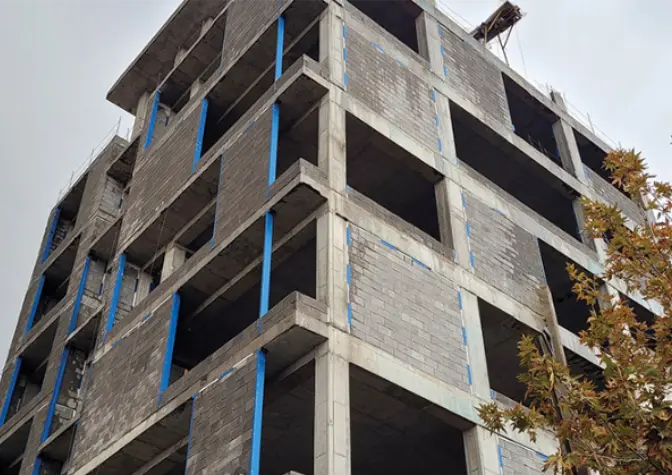

چرا از بست رادیکالی در وال پست استفاده می‌شود؟

دلایل استفاده از بست رادیکالی در سیستم وال پست به شرح زیرند:

• ارتقای ایمنی ساختمان در برابر زمین لرزه
• ایجاد امکان حرکت دیوار در کنار عنصر سازه ای
• فراهم سازی امکان اتصال به عنصر عمود سازه در کنار انعطاف‌پذیری آن
• مورد تایید بودن از طرف سازمان نظام مهندسی و پیوست ششم آیین نامه 2800

معرفی و تفاوت بست رادیکالی دو طرفه و یک طرفه!

بست رادیکالی در دو نوع یک طرفه و دو طرفه تولید می‌شود که هر کدام دارای ویژگی‌ها و کاربردهای خاص خود هستند. تفاوت‌های اصلی این دو نوع بست در شکل اتصال و نحوه توزیع نیروها در سازه مشخص می‌شود.

بست رادیکالی یک طرفه

بست رادیکالی یک طرفه نوعی بست است که برای اتصال بلوک‌های هبلکس به سازه یا اجزای دیگر مانند ستون یا دیوار در یک جهت طراحی شده است. این بست‌ها به‌گونه‌ای طراحی شده‌اند که از یک طرف به بلوک هبلکس متصل می‌شوند و از طرف دیگر به ساختار اصلی مانند تیر، ستون یا دیوار. استفاده از این بست‌ها برای اتصالات کناری و پیوستگی دیوار به ستون‌ها یا تیرها بسیار رایج است.

بست رادیکالی دو طرفه

بست رادیکالی دو طرفه برای اتصال بلوک‌های هبلکس در دو جهت به کار می‌رود. این بست‌ها قابلیت اتصال بلوک‌های هبلکس را از دو طرف به یکدیگر و به اجزای سازه فراهم می‌کنند. این نوع بست بیشتر در مکان‌هایی استفاده می‌شود که نیاز به اتصالات قوی‌تر و یکپارچگی بیشتر در چند جهت وجود دارد، مانند دیوارهای میانی یا اتصالات مرکزی.

بست رادیکالی هبلکس در استاندارد 2800

نحوه اتصال بست‌ها به سازه‌های بتنی و فلزی طبق استاندارد 2800 باید به‌طور دقیق و مطابق با روش‌های توصیه‌شده انجام شود تا عملکرد مطلوب آن‌ها تضمین گردد:

• سازه‌های بتنی: برای اتصال بست‌های هبلکس رادیکالی به سازه‌های بتنی، روش پیچ و رول پلاک به کار می‌رود. این روش شامل استفاده از پیچ‌ها و رول پلاک‌های ویژه‌ای است که درون سوراخ‌های تعبیه شده در بست‌ها قرار می‌گیرند و به بتن متصل می‌شوند. این نوع اتصال باعث افزایش استحکام و پایداری در اتصالات می‌شود و به کاهش حرکات نسبی بین بلوک‌ها و سازه کمک می‌کند.
• سازه‌های فلزی: در سازه‌های فلزی، جوشکاری به‌عنوان روش اتصال رایج استفاده می‌شود. بست‌های هبلکس رادیکالی می‌توانند به‌طور مستقیم به ساختارهای فلزی جوش داده شوند، که این روش به مقاومت بالاتر و پایداری بهتر در اتصالات کمک می‌کند. جوشکاری به‌ویژه در موقعیت‌هایی که نیاز به اتصالات قوی و مقاوم در برابر نیروهای مکانیکی بالا وجود دارد، مفید است.

4 کاربرد بست رادیکالی هبلکس که شاید آن ها را ندانید!

از مهم ترین موارد استفاده بست رادیکالی می توان موارد زیر را نام برد:

• ایجاد اتصال میان دو دیوار
• ایجاد اتصال میان دیوار غیر سازه ای و عنصر سازه ای
• ایمن سازی ساختمان در برابر نیروهای لرزه ای
• فراهم کردن امکان ایجاد حرکت در دیوارها حین زمین لرزه

این نوع بست رادیکالی در انواع ساختمان ها با کاربری های مختلف قابل اجراست.

چگونگی اتصال بلوک هبلکس با بست رادیکالی + مزایای آن

اتصال بلوک‌های هبلکس با استفاده از بست رادیکالی به‌طور خاص برای افزایش پایداری و عملکرد سازه‌های بتنی طراحی شده است. این نوع اتصال به‌ویژه در سازه‌های ناحیه‌های زلزله‌خیز و مناطقی با بارگذاری‌های سنگین، اهمیت دارد.

نحوه اتصال بلوک‌های هبلکس با بست رادیکالی

1. آماده‌سازی سطح و تجهیزات:

   • سطح بلوک‌های هبلکس و سازه‌های زیرین (بتنی یا فلزی) باید تمیز و عاری از گرد و غبار، روغن یا مواد خارجی باشد تا چسبندگی و کیفیت اتصال بهینه باشد.
   • بست رادیکالی با توجه به طراحی آن باید انتخاب و آماده شود. این بست‌ها معمولاً از فولاد گالوانیزه یا مواد مقاوم دیگر ساخته می‌شوند.

2. نصب بست رادیکالی:

   • تعیین مکان‌های نصب: با توجه به نقشه‌های اجرایی و نیازهای سازه‌ای، مکان‌های دقیق نصب بست‌ها روی بلوک‌های هبلکس مشخص می‌شود.
   • مهر و موم محل نصب: اگر لازم باشد، از چسب‌های مخصوص برای افزایش چسبندگی و مقاومت در برابر رطوبت استفاده می‌شود.
   • قرار دادن بست: بست رادیکالی در محل‌های مشخص‌شده نصب می‌شود. بست‌ها باید به‌طور مستقیم و دقیق در مکان‌های تعیین‌شده قرار گیرند و با استفاده از پیچ و رول پلاک (برای سازه‌های بتنی) یا جوشکاری (برای سازه‌های فلزی) به سازه‌های زیرین متصل شوند.

3. اتصال نهایی:

   • تنظیم و فیکس کردن: پس از نصب بست‌ها، اتصالات باید به‌طور دقیق بررسی و تنظیم شوند تا از استحکام و پایداری مناسب اطمینان حاصل گردد.
   • بازرسی و آزمایش: در مرحله آخر، بازرسی نهایی برای اطمینان از صحت و کیفیت اتصال انجام می‌شود. این شامل بررسی قدرت و دوام اتصال در برابر بارگذاری‌ها و نیروهای خارجی است.

مزایای اتصال بلوک هبلکس با بست رادیکالی

براساس پیوست ششم آیین‌نامه 2800 و نشریه 819، مزایای استفاده از بست‌های رادیکالی در اتصال بلوک‌های هبلکس به شرح زیر است:

• افزایش استحکام، دوام و پایداری سازه
• بهبود عملکرد لرزه‌ای
• سهولت و سرعت در نصب
• تحقق الزامات استانداردها

مشخصات و ابعاد بست رادیکالی هبلکس چگونه است؟

بست رادیکالی هبلکس به‌عنوان یکی از اجزای کلیدی در اتصال بلوک‌های هبلکس به سازه‌های مختلف، دارای ویژگی‌ها و ابعاد مشخصی است:

• عرض: عرض بست رادیکالی معمولاً در محدوده 3 تا 5 سانتی‌متر قرار دارد. این عرض مناسب به بست امکان می‌دهد تا به‌خوبی روی بلوک هبلکس قرار گیرد و نیروها را به‌طور یکنواخت توزیع کند.
• طول کل: طول کل بست بسته به نوع و کاربرد، معمولاً بین 10 تا 20 سانتی‌متر است. این طول به بست این امکان را می‌دهد که به‌طور مؤثر در مکان‌های مختلف و در فواصل معین نصب شود.
• طول اتصال به ستون یا دیوار اصلی: طول اتصال بست به ستون یا دیوار اصلی معمولاً بین 5 تا 10 سانتی‌متر است. این طول به بست اجازه می‌دهد تا به‌طور محکم به سازه‌های اصلی متصل شود و از استحکام و پایداری مناسب برخوردار باشد.
• طول درگیری با دیوار هبلکس: طول درگیری بست با دیوار هبلکس معمولاً در محدوده 2 تا 4 سانتی‌متر قرار دارد. این طول مشخصه‌ای است که بست به بلوک هبلکس متصل می‌شود و باعث می‌شود که اتصال به‌طور مؤثر و پایدار برقرار شود.
• ضخامت: ضخامت بست معمولاً بین 2 تا 4 میلی‌متر است. این ضخامت به بست امکان می‌دهد تا مقاومت کافی در برابر نیروهای برشی و کششی را فراهم کند.

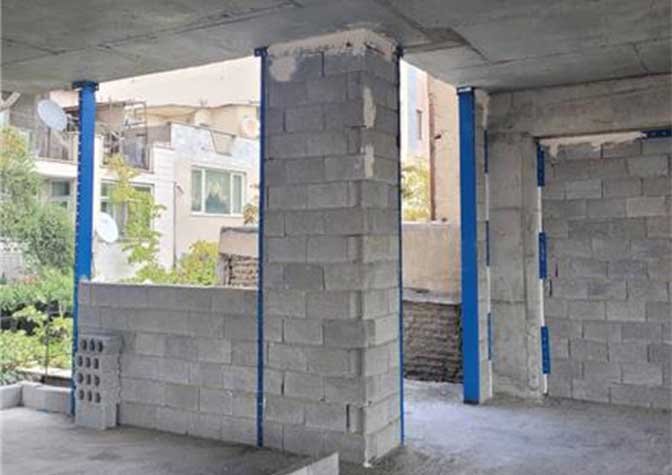

تفاوت بست رادیکالی با وال پست منقطع چیست؟

به کارگیری بست رادیکالی می تواند به کاهش 70 درصدی هزینه پروژه، تسریع فرایند اجرا و ارتقای مقاومت ساختمان در برابر زمین لرزه کمک کند. اجرای این عناصر نیازی به نیروی متخصص ندارد. نصب وال پست نیاز به جایگذاری نبشی پیش از دیوارچینی دارد. در مقابل، اجرای بست رادیکالی در حین دیوارچینی صورت می گیرد. اجرای نبشی در شرایط خاصی از طول و ضخامت دیوار ضرورت داشته و باید بر اساس مقررات آیین نامه انجام گردد. با این اوصاف، امکان استفاده از بست رادیکالی به جای نبشی منقطع وجود ندارد؛ زیرا هر یک از این دو عنصر از کاربرد منحصر به خود برخوردارند.

کاربرد  بست رادیکالی در اتصال دیوار های هبلکس

بست رادیکالی به‌عنوان یکی از اجزای کلیدی در اتصال بلوک‌های هبلکس به‌ویژه در دیوارهای ساختمان‌ها، نقش بسیار مهمی دارد:

1. اتصال دیوارهای داخلی
2. اتصال دیوار به سازه‌های دیگر
3. اتصال دیوارهای خارجی و داخلی به دیوارهای خارجی
4. پایداری و مقاومت در برابر زلزله
5. تقویت و تثبیت اتصالات دیوارهای گوشه‌ای و کناری

جایگزینی بست رادیکالی بجای هشتگیر

بست‌های هشتگیر به دلیل برخی مشکلات و محدودیت‌ها، به‌ویژه در پروژه‌های ساختمانی حساس و در مناطق زلزله‌خیز، از استفاده گسترده‌ای برخوردار نیستند. مشکلات اصلی عبارتند از:

• عدم تطابق با الزامات جدید
• کاهش عملکرد در برابر نیروهای لرزه‌ای
• مشکلات در نصب و عملکرد

امروزه بست رادیکالی به ‌طور فزاینده‌ای به‌عنوان جایگزینی مناسب برای بست‌های هشتگیر در اتصال بلوک‌های هبلکس به ‌ویژه در سازه‌های مدرن و مقاوم در برابر زلزله، مورد استفاده قرار می‌گیرد. استفاده از این بست، مزایای زیر را به دنبال دارد:

• پایداری و عملکرد بهتر
• سهولت در نصب
• طراحی و جنس مقاوم
• بهبود توزیع نیروها
• مطابقت با استانداردها

5 نکته که بهتر است قبل خریدن بست رادیکالی بدانید!

پیش از خرید بست رادیکالی بهتر است این نکات را مد نظر قرار دهید:

• تعداد بست مورد نیاز را مشخص کنید.
• به ضخامت و وزن بست ها توجه داشته باشید.
• البته کیفیت بست ها را بررسی کنید.
• از انعطاف پذیری و گالوانیزه بودن بست ها اطمینان حاصل نمایید.
• قیمت تولید کنندگان را مقایسه نمایید.

قیمت و هزینه اجرای بست رادیکالی به چه صورت است؟

قیمت بست‌ رادیکالی به عوامل مختلفی بستگی دارد، از جمله:

• جنس و کیفیت مواد
• اندازه و ابعاد
• برند

هزینه‌های اجرایی نصب بست‌ رادیکالی نیز شامل موارد زیر است:

• هزینه نصب
• هزینه مواد و لوازم جانبی
• هزینه‌های اضافی (ارزیابی عملکرد و بازرسی نهایی)

بست رادیکالی هبلکس را چگونه بخریم؟

برای انتخاب بهترین گزینه و دریافت اطلاعات دقیق درباره مشخصات و کاربرد بست‌ها، می‌توانید با کارشناسان وال مش ایران تماس بگیرید. این کارشناسان با تجربه و دانش کافی می‌توانند شما را در انتخاب مناسب‌ترین بست رادیکالی برای پروژه‌تان راهنمایی کنند.

کلام پایانی و ‌نتیجه گیری

بست رادیکالی هبلکس به‌عنوان یکی از اجزای کلیدی در ساخت‌وساز و اتصال بلوک‌های هبلکس، نقشی حیاتی در افزایش پایداری، مقاومت و عملکرد سازه دارد. با توجه به ویژگی‌های منحصر به فرد این بست، مانند طراحی خاص برای توزیع مؤثر نیروها و مقاومت در برابر بارهای کششی و برشی، استفاده از آن در پروژه‌های ساختمانی به‌ویژه در مناطق زلزله‌خیز و با بارگذاری‌های سنگین، بسیار حائز اهمیت است.

برای بهره‌مندی کامل از مزایای بست‌های رادیکالی، توصیه می‌شود با تأمین‌کنندگان معتبر و کارشناسان تخصصی مشورت و اطلاعات دقیقی درباره مشخصات، قیمت و نیازهای پروژه خود کسب کنید.
