توری وال مش

Showing all 2 results

توری فایبرگلاس

توری فایبرگلاس

توری فایبرگلاس (Fiberglass Mesh) یک مصالح ساختمانی پیشرفته است که از جنس فایبرگلاس ساخته شده و در بسیاری از کاربردهای مرتبط با ساختمان و سازه‌سازی…

مش فایبرگلاس AR

مش فایبرگلاس AR

مش فایبرگلاس مقاوم در برابر قلیا، الگویی توری مانند ساخته شده از الیاف شیشه نوع AR و رزین مخصوص است. این نوع مش به دلیل…

در گذشته، ساختمان‌ها به طور عمده از وال پست‌های فلزی برای تقویت دیوارها و اجزای غیرسازه‌ای استفاده می‌کردند. با پیشرفت فناوری و تحقیقات علمی عمیق‌تر در زمینه مقاوم‌سازی ساختمان‌ها، توری وال مش به عنوان یک جایگزین موثر و کارآمد به نحو چشمگیری توجه جلب کرده است. این تکنولوژی از توری‌های فایبرگلاس بهره می‌برد که به دیوارها و ساختمان‌ها نصب می‌شوند و سپس با پوشش پلاستری تحت فشار قرار می‌گیرند. توری‌های فایبرگلاس دارای ویژگی‌های مکانیکی قوی هستند و می‌توانند نیروهای زلزله و لرزه را به خوبی جذب کرده و از تخریب دیوارها جلوگیری کنند. توری وال مش با سادگی نصب و کارآیی بالا، به عنوان یک راهکار مدرن و اقتصادی برای تقویت ساختمان‌ها شناخته می‌شود. این فناوری اکنون در صنعت ساختمان در بخش‌های مسکونی، تجاری و صنعتی وجود دارد و نقش بسیار مهمی در افزایش مقاومت و ایمنی ساختمان‌ها در مقابل عوامل طبیعی ایفا می‌کند.

وال مش چیست و اجزای آن کدام است؟

این سیستم یک نوع وال پست فلزی است که از نظر جنس و ساختار با وال پست‌های فلزی سنتی متفاوت است. وال مش‌ها به صورت نوارهایی از فایبرگلاس ساخته شده‌اند. در فرایند وال مش از یک پلاستر معدنی برای اجرای آن استفاده می شود که نتیجه کار تشکیل یک کامپوزیت گچی یا سیمانی است که کارکرد آن مقابله با نیروهای بیرونی زلزله است. در واقع این اجزای وال مش است که موجب اثر بخشی آن در برابر نیروهای حاصل از زلزله می شود. بر این اساس، مهم ترین مصالح تشکیل دهنده وال مش عبارت است از : نوار وال مش، پلاستر وال مش، نبشی و چسب اپوکسی. در ادامه با بررسی بیشتر وال مش و اجزای آن، همراه ما باشید.

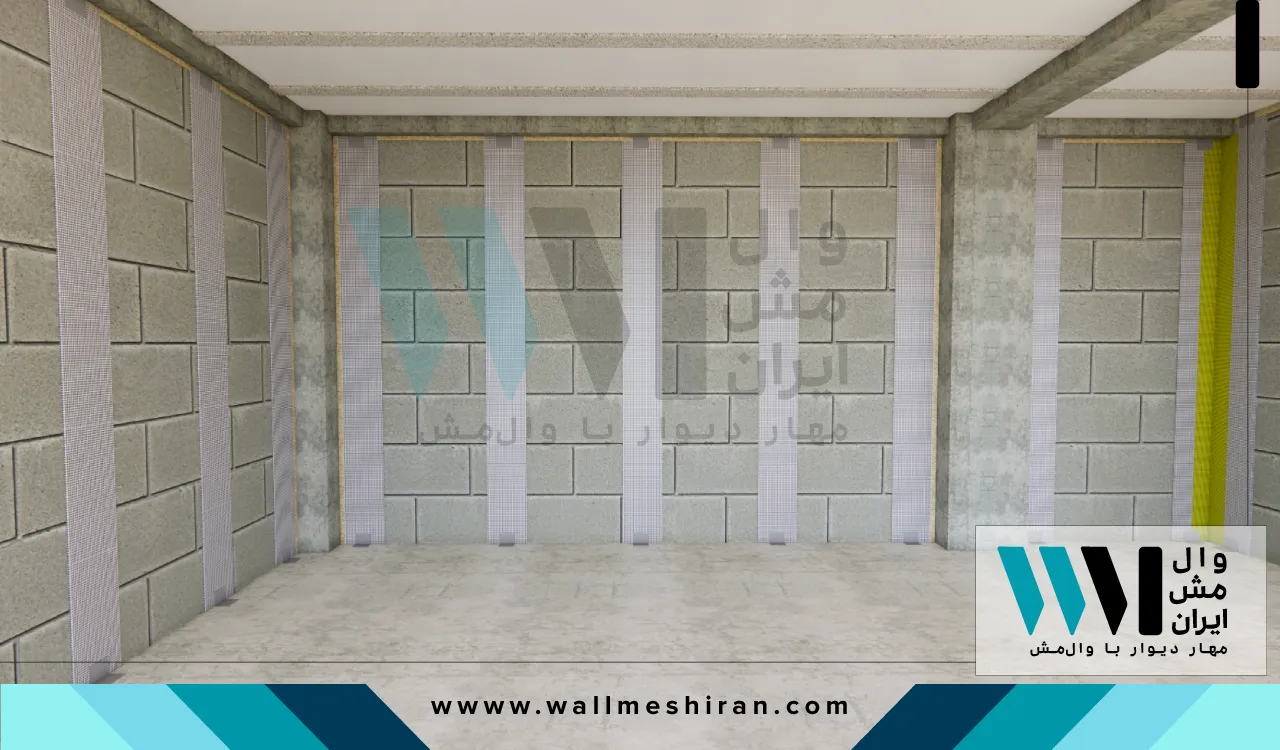

وال مش در ساختمان
وال پست مش

وال مش جایگزین وال پست در ساختمان

وال مش و وال پست فلزی هر دو جهت اتصال دیوارها و تیغه‌ها به اسکلت ساختمان به منظور مقاومت در برابر نیروهای جانبی از جمله باد و زلزله استفاده می‌شوند. اصلی‌ترین تفاوت بین این دو در هزینه نصب آنها وجود دارد. در وال مش، نیازی به واداره‌های عمودی و افقی نیست، که این امر باعث کاهش هزینه‌های نصب و قیمت نهایی وال مش نسبت به وال پست سنتی فلزی می‌شود. این تفاوت به دلیل عدم نیاز به بست‌های فلزی و میلگرد بستر است. همچنین، نصب و اجرای وال مش به دلیل عدم نیاز به این عناصر، آسان‌تر و با هزینه کمتری صورت می‌گیرد. اتصالات وال مش نیز به طور کلی آسان‌تر هستند و در این روش محدودیت طولی وجود ندارد.

تفاوت وال مش با وال پست فلزی را می توان در موارد زیر خلاصه کرد:

  • مراحل اجرای وال پست ‌های فلزی مرسوم به مراتب نسبت به وال مش ‌ها، سخت تر است. در وال پست ‌های سنتی، به دلیل استفاده از اجزای فلزی، استفاده از اتصالات پیچی و همچنین جوشی بسیار رایج است. اجرای این دسته از وال پست ‌ها، بر خلاف وال مش، به نیروی کار ماهر، ابزار ویژه و زمان بیشتر نیاز دارد. اما در مقابل، وال مش‌ ها، تنها با مدفون شدن توری FRP مانند مش فایبرگلاس AR در یک پلاستر از جنس سیمان یا گچ، به راحتی اجرا می‌ شود.
  • وال پست‌ های سنتی نسبت به نوین وال پست‌ های مش FRP، به شدت سنگین ‌تر هستند. بنابراین در صورت استفاده از وال پست ‌های فلزی، باید توجه داشت که وزن سازه افزایش و در پی آن رفتار لرزه ‌ایی سازه نیز تحت تاثیر قرار می‌ گیرد.
  • وال مش ‌ها چه از نظر اقتصادی و چه از نظر زمان اجرا، نسبت به وال پست‌ های سنتی فلزی، مقرون به صرفه ‌تر هستند. زیرا اجزای نوین وال پست ‌های شبکه الیافی، از مصالح با کیفیت و ارزان قیمت هستند.
  • حمل و نقل و انبار وال مش به مراتب آسان‌ تر از وال پست ‌های سنتی است. بنابراین، در حین اجرای وال پست‌ های مش FRP، فضای کارگاه اشغال نشده و مزاحمتی ایجاد نمی‌ کند.

توری وال مش ویژه اجرای وال پست مش در ساختمان

نوارهای وال مش که به آنها توری وال مش هم گفته می شود؛ برای اجرای وال پست های دیوارهای ساختمان بتنی و فولادی کاربرد دارد. از مهم ترین ویژگی های نوار وال مش به انعطاف پذیری بالای آنها، چسبندگی مناسب و سطح مقاومت کششی بالا می توان اشاره کرد. مقاومت این توری ها در برابر محیط قلیایی و بازی بالا است.

اجرای وال پست مش
اجرای وال مش در ساختمان

دسته بندی انواع توری وال مش ویژه مهار دیوار

از تفاوت های عمده وال مش با وال پست های مرسوم اجزای تشکیل دهنده آن است. یکی از این اجزا همانطور که اشاره کردیم توری ها هستند که به دو دسته زیر تقسیم بندی می شوند:

نوار وال مش (مش فایبرگلاس  AR)

یکی از اجزای وال مش که نقشی سازنده در این سیستم بر عهده دارد؛ نوار وال مش است. این نوار جنس های مختلفی دارد. مش فایبر گلاس AR یکی از این موارد است. وال مش با استفاده از این نوار بسیار کاربردی خواهد شد و موجب می شود تا نیروهای صدمه زننده از دیوار دور شوند. این نوار قاب اصلی دیوار را به صورتی جابجا می کند که این اتفاق رخ بدهد. اهمیت نوار وال مش به حدی است که از اصلی ترین و مهم ترین اجزال وال مش به شمار می رود که در صورتی که در این سیستم نباشد؛ کارکرد آن مختل خواهد شد. نوارهای مش فایبرگلاس که اغلب نوارهای طویل و عریضی هستند؛ شبکه ای از توری هستند که چشمه های مختلف همراه با الیاف شیشه ای در آن حضور دارند. مش موجود در این سیستم مش فایبرگلاس AR است که به آن مش فایبر گلاس مقاوم به قلیا هم گفته می شود.

با استفاده از این نوار ایجاد ترک در دیوار جلوگیری می شود. برای چسباندن این نوارها از پلاستر های مخصوص استفاده می‌شود که باعث افزایش چسبندگی ملات می‌شود و از شره شدن آن جلوگیری می‌کند. این توری در رنگ های متنوع سبز، زرد و سفید موجود است و دارای ویژگی هایی مانند انعطاف پذیری فوق العاده، مقاوم در برابر خوردگی، مقاومت الکتریکی عالی و استحکام کششی بی نظیر است.

نوار وال مش (توری فایبرگلاس E-Glass)

یکی دیگر از نمونه های رایج نوار وال مش، نوار وال مش متشکل از توری فایبرگلاس E-glass است. این نوع نوارها در دیوارهای غیر سازه ای به کار می روند و عملکرد آنها را بهتر می کنند. همچنین برای مسلح نمودن سنگ اسلب، ممانعت از پیشرفت ترک ها، ترمیم ساختمان و مقاوم سازی بنا به روش FRCM هم کاربرد دارند. نوارهای متشکل از این توری در محیط های مرطوب واکنش منفی از خود نشان نمی دهد و مقاومت بالایی در برابر رطوبت دارد.

نوار وال مش متشکل از توری فایبرگلاس E-glass در محیط های مختلف دیگر هم سازگاری داشته و ماندگاری بالایی دارد. این نوارها نیروهای کششی و خمشی را به خوبی مهار کرده و در برابر آن استحکام بالایی دارد. این ویژگی‌ها منجر به انجام عملیات مقاوم‌سازی با استفاده از این نوارها می‌شوند. از جمله مزایای دیگر این نوارها می‌توان به سازگاری آنها با مصالح ساختمانی، نصب و اجرای سریع، تنوع در وزن و ابعاد، و سبک‌وزنی اشاره نمود. باید به این نکته توجه داشت که توری و مش فایبر گلاس با گرماژ و وزن های مختلفی در بازار به فروش می رسد ولی نمی توان هر کدام را در سیستم وال مش استفاده کرد و نیاز است که مطابق پیوست شش آیین نامه 2800 انتخاب شود.  این بند به شرح زیر است:

مسلح کردن دیوار با شبکه الیاف :

یک روش مهار لرزه اي دیوارها مسلح کردن آن با شبکه الیاف می باشد. در این روش خمش دیوار، یک طرفه و در راستاي قائم می باشد بنابراین دیوار نیازي به وادار ندارد و محدودیتی در طول دیوار وجود ندارد. توجه شود که در این  حالت در لبه هاي دیوار و کنار بازشوها باید بر روي دیوار از نوار شبکه الیاف استفاده نمود. در این روش، نوارهای شبکه از الیاف کربن یا شیشه روی دیوار قرار می‌گیرند و سپس عملیات نازک‌کاری به صورت دستی روی این نوارها انجام می‌شود. بعد از انجام لایه اول پاشش، نیاز است که نبشی مهار خارجی روی بالا و پایین دیوار اجرا شود و لایه نهایی نازک‌کاری دیوار روی نبشی انجام گیرد. در این فرآیند باید دقت شود که پاشش بر روی نبشی انجام نشده و از تحرک در داخل صفحه دیوار جلوگیری شود.

اگر کف سازی دارای حداقل 50 میلی‌متر فضای بین دیوار و کف باشد، نیازی به اجرای نبشی پایینی نیست. در این روش، اگر نازک‌کاری از جنس سیمان انتخاب شده باشد، می‌توان از الیاف شیشه مقاوم به قلیا (Glass-AR) با مقاومت تسلیم بیش از 1000MPa استفاده کرد. همچنین، در صورتی که نازک‌کاری از جنس گچ مدنظر باشد، الیاف شیشه Glass-E نیز با همان مقاومت تسلیم مناسب است. در هر دو صورت، مقدار الیاف مورد نیاز با توجه به مشخصات آنها در حالت استفاده به به صورت نواري حداقل 100gr/m2 و در حالت استفاده به‌صورت سرتاسری 50gr/m2 (در هر سمت دیوار) می‌باشد. از شبکه الیاف کربن با مقاومت تسلیم بیش از 3000MPa نیز می ‌توان به ‌عنوان جایگزین الیاف شیشه استفاده نمود. این روش با توجه به حذف وادارها می ‌تواند نسبت به سایر روش‌ها از هزینه کمتری برخوردار بوده و برای ساختمان‌های موجود نیز قابل کاربرد می ‌باشد.

ویژگی ها و مزایای توری وال مش چیست؟

وال مش نسبت به روش‌های سنتی مقاوم‌سازی دیوارهای غیرسازه ای برتری‌های زیادی دارد.

ویژگی های خاص توری وال مش:

  • دیوارهای مقاوم‌سازی شده با سیستم وال مش انسجام و یکپارچگی مناسبی را در برابر بارهای جانبی ناشی از نیروهای زلزله ارائه می‌دهند. این انسجام مناسب از طریق شبیه‌سازی‌های انجام‌شده با استفاده از میز لرزان در محیط آزمایشگاه تایید شده است.
  • در روش وال مش، نیازی به استفاده از وادارهای قائم نمی‌باشد و همه مراحل مرتبط با آن‌ها، از جمله ساخت و آماده‌سازی وادارها، اجرای لایه ضد زنگ، جوشکاری، نصب پلیت در بتن و … حذف می‌شود.
  • در دیوارهای مهار شده با وال مش نیازی به استفاده از میلگرد بستر نیست.
  • سرعت اجرای وال مش در مقایسه با سایر روش ‌ها بالاتر است. همچنین به دلیل حذف وادارها و میلگرد بستر، مرحله دیوارچینی نیز با سهولت و سرعت بیشتری انجام می ‌شود.
  • وال مش، در مقایسه با سایر روش های سنتی، موجب کاهش 30 تا 40 درصد هزینه‌ها می ‌شود.
  • اجرای وال مش بسیار راحت است و یک اکیپ اجرایی نیمه ‌ماهر می ‌تواند وال مش را به راحتی اجرا کند.
  • در سیستم وال پست به دلیل اختلاف ضریب انبساط حرارتی مصالح دیوار و وادارها، با گذشت زمان، نازک‌کاری دچار ترک خواهد شد.  در وال مش به دلیل سازگاری مناسب پلاستر گچی یا سیمانی با روسازی اجرا شده روی آن، نازک‌کاری دچار ترک نخواهد شد.
  • در نقاط تقاطع دیوارها، نیازی به اجرای هشتی‌گیر نداریم. به جای آن، دیوارها به سادگی در این نقاط چیده می‌شوند و با استفاده از نوارهای وال مش به یکپارچگی می‌رسند. از آنجا که تمام مراحل اجرای وال مش پس از اتمام دیوارچینی انجام می‌شود، این روش بهترین انتخاب برای مقاوم‌سازی دیوارهای از پیش ساخته می‌باشد.

راهنمای انتخاب توری وال مش

بر اساس پیوست شش آیین نامه 2800، نیاز است که در حالت پلاستر سیمانی از مش فایبرگلاس قلیا (AR) و در حالت پلاستر گچی از توری فایبرگلاس معمولی (E-glass) استفاده شود. دلیل این موضوع آن است که در محیط سیمانی با  PH>12.5 الیاف شیشه تحت تأثیر قلیایی محیط پیرامون خود قرار می ‌گیرند و کاهش مقاومت پیدا می ‌کنند. درنهایت فرآیند خوردگی در محلول قلیایی با گذشت زمان می ‌تواند تا تخریب کامل شبکه ادامه پیدا کند و به ‌این ‌ترتیب طول عمر الیاف لایه تقویت کاهش می‌ یابد. کاهش مقدار قلیای سیمان و ایجاد یک لایه سد محافظتی روی الیاف در برابر اثرات شیمیایی محیط، هرچند راهکارهای مؤثری در بهبود خوردگی الیاف شیشه می‌ باشند اما کافی نیست و حتماً لازم است از الیاف شیشه مقاوم به قلیا استفاده شود. الیاف شیشه مقاوم به قلیا باید دارای حداقل ۱۶ درصد زیرکونیا ( Zr O2 ) باشد.

عوامل موثر بر قیمت هر متر مربع توری وال مش

عوامل زیر بر قیمت توری وال مش موثر است:

  • نوع و جنس توری وال مش : همانطور که اشاره کردیم نوارهای وال مش که برای دیوار مورد استفاده قرار می گیرند به دو نوع مش فایبرگلاس مقاوم به قلیا (AR) و یا توری فایبرگلاس معمولی ( E-glass ) تقسیم بندی می شوند. برای توری‌های فایبرگلاس مقاوم در برابر قلیا، یک پوشش ضد-قلیا اعمال می‌شود. این توری‌ها به قیمت بالاتری نسبت به توری‌های فایبرگلاس معمولی عرضه می‌شوند، اما از مزایای بسیاری بهره‌مند هستند. پس قیمت وال مش تحت تاثیر نوع نوار وال مش قرار دارد.
  • ابعاد چشمه توری وال مش : به هر میزان که ابعاد چشمه ریزتر باشد قیمت وال مش بیشتر است. ابعاد چشمه مربع مجموعه‌ای از مربع‌هاست که به شکل توری در کنار هم قرار گرفته و یک توری فایبرگلاس را ایجاد می‌کند.
  • گرماژ توری وال مش : از عوامل موثر دیگر بر قیمت توری وال مش، وزن و گرماژ آن است. در واقع وزن نوار وال مش بر اساس گرماژ آن در هر متر مربع محاسبه می شود که به هر میزان که سنگین تر باشد کیفیت نوارها بالاتر می شود. قیمت این محصولات بر اساس وزن و گرماژ بر اساس ابعاد چشمه آنها محاسبه می شود. به هر میزان که ابعاد چشمه ریزتر باشد وزن آن ها افزایش پیدا کرده و قیمت خرید آنها نیز بیشتر می شود.

نکات مهمی که قبل از انتخاب و خرید توری وال مش باید بدانید؟

پیش از اقدام به خرید وال مش باید نکات زیر را مد نظر قرار دهید:

  • در گام اول بودجه خود را مشخص کنید.
  • توری و نوارهای فایبر گلاس را با توجه به نیاز خود انتخاب کنید.
  • به نوع پلاستر در هنگام خرید توجه داشته باشید. نوع پلاستر، باید با توجه به جنس توری فایبرگلاس انتخاب شود.
  • وزن توری فایبرگلاس و ابعاد چشمه این نوع توری در قیمت خرید وال مش تاثیر زیادی دارد. بنابراین، بهتر است ابعاد چشمه و وزن توری را با دقت بالاتری انتخاب کنید.

مراحل مهار دیوار غیر باربر ساختمان با توری وال مش

مراحل اجرای سیستم وال مش با استفاده از توری وال مش به شرح زیر است:

  • اجرای دیوارچینی ساختمان : اجرای توری وال مش در تمام بلوک های دیواری مانند هبلکس، سیمانی، سفالی و… وجود دارد و در این مرحله نیاز است که هر نوع آلودگی از سطح تمیز شود.
  • اجرای لایه اول پلاستر سیمانی و یا گچی : در مرحله بعد باید نوع مش فایبرگلاس پلاستر مناسب را انتخاب کرد و به صورت پاششی بر روی دیوار مورد نظر اجرا کرد.
  • اجرای توری وال مش بر روی دیوار مطابق نقشه وال مش : توری وال مش به دو صورت سرتاسری و یا نواری اجرا می شود که متناسب با طراحی وال مش خواهد بود. برای اتصال موقت مش ها می توان از میخ و غیره استفاده کرد.
  • لایه دوم پلاستر روی مش فایبرگلاس پاشیده می‌شود.
  •  نصب پروفیل نبشی و یا ناودانی به سقف و تیر با چسب اپوکسی : نبشی ها و ناودانی ها برای مهار دیوار و در فواصل مختلف نصب می شوند. برای چسبندگی و اتصال آنها از چسب اپوکسی استفاده می شود.

حذف وادارهای قائم و افقی فلزی و میلگرد بستر و جایگزینی آن با توری وال مش

در صورتی که در جهت مهار دیوار از توری وال مش استفاده شود؛ می توان تمام وادارها و میلگرد بستر را حذف کرد. در صورتی که در وال پست های فلزی نیاز است که در ابتدا تیرک ها و وادارها اجرا شوند. این روش منجر به افزایش سرعت اجرای پروژه و کاهش نهایی هزینه می‌شود.

متره و برآورد مقدار توری وال مش مورد نیاز توسط کارشناسان فنی و فروش شرکت وال مش ایران

طراحی و ارائه نقشه ‌های اجرایی برای وال مش، به کارفرمایان کمک می‌ کند تا دیوار خود را با روشی بهینه و صحیح در برابر انواع خطرات احتمالی ناشی از ارتعاشات لرزه ‌ایی، تقویت کنند. همچنین در کنار این موضوع، تهیه نقشه طرح وال مش، امکان متره و برآورد متریال تشکیل دهنده وال مش را متناسب با نیاز پروژه، برای شما فراهم می ‌کند. این موضوع، در کنترل بودجه شما در فرآیند ساخت و ساز موثر خواهد بود.

با انتخاب سیستم وال مش، از بهترین تجربه های حرفه ای در زمینه طراحی و ساخت وال پست بهره مند شوید. سیستم وال مش بهترین گزینه برای کارفرمایانی است که به دنبال موثرترین و کم ‌هزینه‌ترین ایده ‌ها برای مهار دیوارهای غیرسازه ایی برای تامین حدکثر ایمنی و امنیت سازه خود در حین ارتعاشات زلزله هستند. کارفرمایان محترم می توانند با ارسال نقشه وال مش به کارشناسان شرکت وال مش ایران، متره و برآورد مقدار توری وال مش مورد نیاز پروژه خود را دریافت کنند.
